Светодиодные лампы вместо обычных (приборка, торпеда)

[dragon]

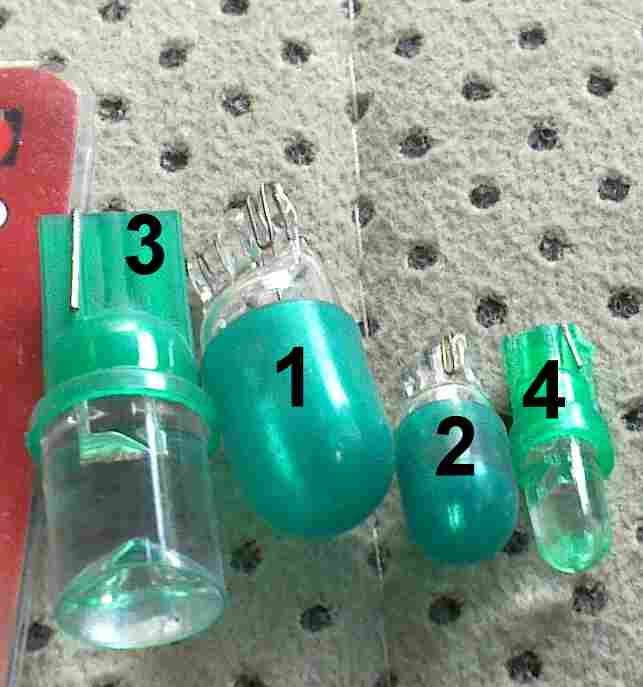

Имеем стандартный набор ламп подсветки приборов. 1 и 2 , лампы 1 их 3 штуки подсветка приборки + 2 штуки подсветка хренометра. Лампа 2 подсветка климата/печки.

Вариант замены, который не стоит покупать, но есть везде - это светодиодные лампы 4 и 3 , если колба как у 4 - от засветки будет яркое пятно, если 3 лучше, пятно больше по диаметру, но тоже не то.

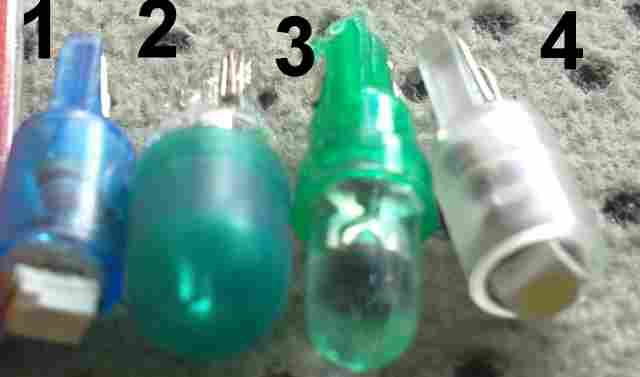

Теперь посмотрим какая есть альтернатива для ламп типа "2"



2 - это сама лампа.

1 и 4 - это SMD светодиоды (цвет низа - цвет свечения , обычно)

3 - светодиод

Вариант 4 (белый) - идеален для использования везде в приборке пересвет индикации включения полного привода 3 штуки + индикация включения полуоси переднего моста 1 шт , климат/печка 2 или 3, остальные по желанию, значок аккумулятора, охлаждайка итд.



Пересвет хренометра

4х светодиодные модули зелёного цвета свечения, замен штатных ламп 1

Пересвет приборки

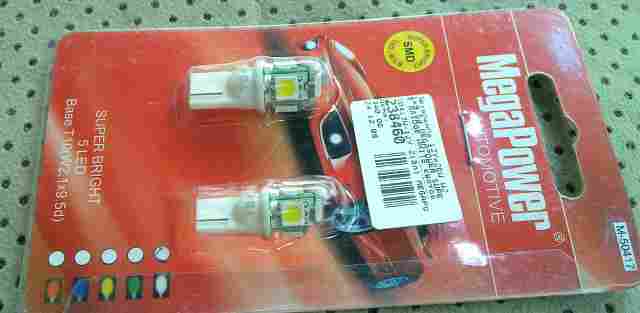

модульные лампы. Я ставил белого цвета (MegaPower M-50417), после них шкала белая становится .. и вообще всё посимпатичнее + яркость подобных светодиодных ламп намного выше обычных и свет в отличие от светодиодных ламп 4 и 3 с первого фото

Изменено 17 мая, 2010 пользователем -=MAXDIE=-
Добавлена марка лампочки MegaPower M-50417

[dragon]

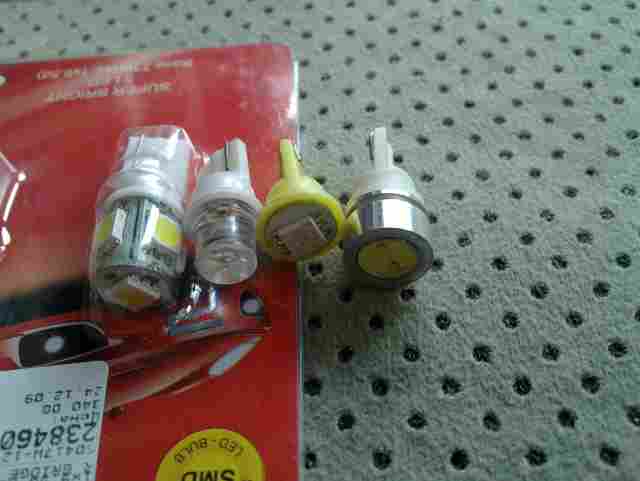

Варианты светодиодных ламп типа 1

Самая левая - лучше всего , следующая - светодиод с конусом - очень тускло, с желтым низом - ярко но одна точка будет, правый вариант - мощный светодиод на радиаторе, тоже точка. Кроме самого левого варианта остальные можно и не покупать. Единственное что, вариант с желтым низом - подходит для пересвета кренометра (только цвет нужно не желтый брать, а зелёный)

[Ser-Bat]

dragon, я так понял у нас в приборке везде цоколь T10? Почему в кренометр зеленые брать, а если белые самый левый вариант?

Изменено 14 мая, 2010 пользователем Ser-Bat

[dragon]

По количеству - большие фишки - 3 штуки это подсветка приборки

Фото платы приборки

туда нужно брать лампы как на последней фотке в первом сообщении

Ну и минимум - это советую поставить 4 номер со второй фотки 3 штуки в пиктограмму с колёсами + 1 штука включение передка + подсветка резерва бака , дальше по желанию

Единственное - нужно делать пересвет с подключенной приборкой - светодиоды имеют в отличие от ламп полярность, если не засветил - нужно перевоткнуть развернув на 180 градусов



dragon, я так понял у нас в приборке везде цоколь T10? Почему в кренометр зеленые брать, а если белые самый левый вариант?

Если белые, хренометр будет белым подсвечиваться, зелёным красивше, как в оригинале, только насыщенность и яркость лучше

[Ser-Bat]

dragon, получается у тебя приборка осталась зеленая, только стрелки стали белыми, поэтому и кренометр тоже зеленым оставил?

[dragon]

dragon, получается у тебя приборка осталась зеленая, только стрелки стали белыми, поэтому и кренометр тоже зеленым оставил?

Ну приборка стала белой , вернее зелёно белой. Там под циферблатами зелёная маска . Я в приборку засунул белые , хотя первый раз засунул как хренометр - была красиво / ярко зелёной. Но белой красивше (чисто имхо). Но в хренометр белые не красиво (опятьже имхо)

Изменено 14 мая, 2010 пользователем dragon

[Ser-Bat]

Тогда ждем фоток приборки чтобы каждый смог оценить по-своему))

[dragon]

Тогда ждем фоток приборки чтобы каждый смог оценить по-своему))

Ближе к вечеру сфоткаю

[-=MAXDIE=-]

Ближе к вечеру сфоткаю

Уж полночь близится, а Германа всё нет. Ждёмс...



P.S. Был я позавчера в Железяке и ничего из выше предложенных позиций в наличие не оказалось, кроме 1 белой лампы с витрины (как под номером 4 на второй фотке первого сообщения темы). Те, которых по идее нам больше всего и надо.

Т.к. центральная панель у меня разобрана, а приборка нет, я решил воткнуть эту лампочку в блок климата. Там вот такие лампочки с зелёными гандонами. Родная безцокольная лампочка, естественно, путём отгибания усов вынимается из родного синенького цоколя. Так вот далее к топикстартеру возникли вопросы.

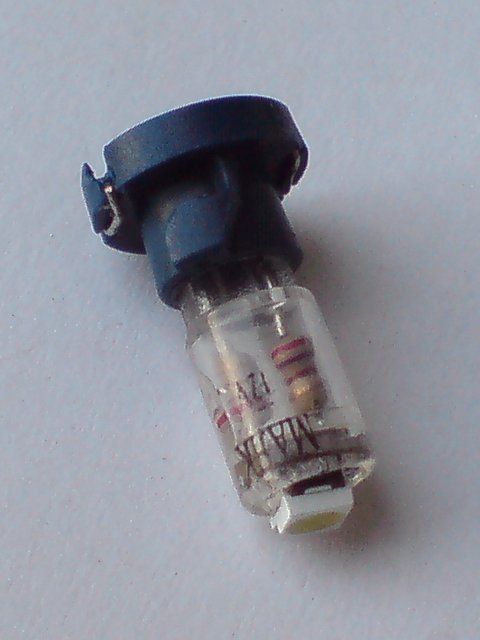

1. Свежеприобретённая лампа никак в этот родной синий цоколь не влазит без доработки напильником. dragon, ты её дорабатывал аналогичным образом или я купил не такую лампу? Вот что у меня вышло (кстати, маркировка на лампе "Маяк"):

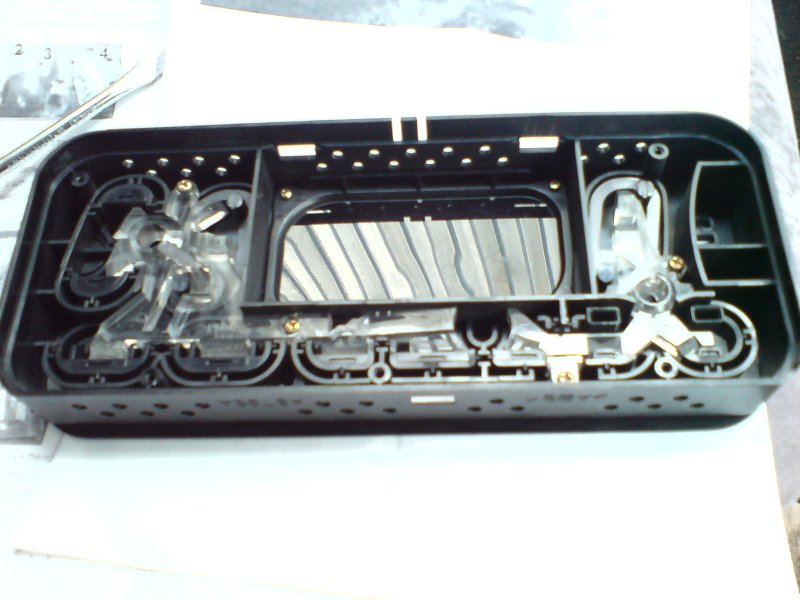

2. Обратная сторона лицевой панели климата выглядит следующим образом:

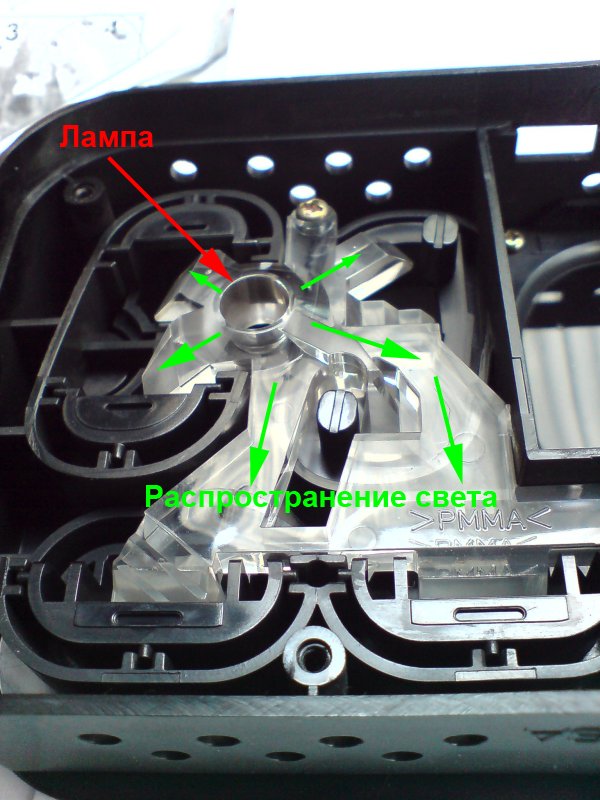

В ней расположены как бы световоды, которые доносят подсветку до расположенных на удалении кнопок:

Т.е. при установке огандоненной штатной лампы накаливания свет распространяется во все стороны. Так вот, при попытке воткнуть в данную панель полученную в п.1 доработанную напильником лампочку, она просто не пролезла в имеющееся отверстие. При попытке закрыть панель, лампа упиралась "макушкой" и либо не светила совсем (видимо, от перекоса), либо освещала только область над собой. Соответственно, возникает вопрос, как автор её туда воткнул (и вообще её ли) и что он думает по поводу того, что в такое место лучше бы сгодилась лампа, типа 083108 (та что побольше, четырёхсветодиодная) для распространения света во все стороны?

Лёха, alm дал мне кучку разных лампочек и мы попробовали поставить в штатный синенький цоколь лампочку поменьше, всё встало хорошо, т.к. светодиод вместе с хренью был вообще вытащен из родной пластмассовой обёртки. Но светит такой не айс: очень тускло, а про в стороны и говорить не приходится. Так что с нетерпением жду комментариев.



P.P.S. А за идею и тестирование разных LED решений тебе, dragon, ещё раз респект. Может, продашь мне 2 большие зелёные под хренометры (083108)? А то задолбался раскуроченный ездить! А на контрольку потом всё куплю.

[dragon]

Напильником там чуточку пильнуть - этож кэтайские лампы.

Тута, я. Приборку сфоткал только днём. В темноте не получается к машине доползти или память уже стёрта ползу до дома на автомате.



Кстати, насчёт напильника. Некоторые входят нормально. Некоторые нужно подпилить.

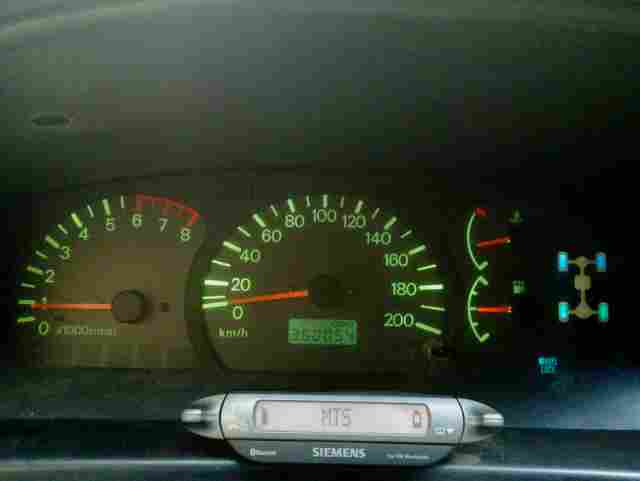

Это как оно светит днём.

Изменено 17 мая, 2010 пользователем dragon

[AntonMega423]

А где по дешевке можно светодиодные модули купить в Казани а то везде такие бабки за них сейчас заламывают (

[-=MAXDIE=-]

Вот, значит, закончил я со своим ГБО опус писать, можно вернуться к недосказанному. Светодиодомания и меня проглотила в процессе ремонта и разборки центральной панели.

Итак в "хренометр" и вольтметр были поставлены зелёные лампы, которые любезно посоветовал выше dragon. Термометр (индикатор наружной температуры воздуха) был отремонтирован. Осталось подсветить климу и кнопки.

Клима изначально имеет 3 точки подсветки малюсенькими лампочками с зелёными гандонами в синих цоколях:

Сразу хочу предостеречь: зелёные гандоны с большей степенью вероятности живыми снять с лампочки не получится - прикипают, равно как и купить такие в магазинах для ТАЗиков - дело бесперспективное. Но светодиоды нынче - это наше всё!

Для замены этих ламп можно попробовать купить готовое изделие, которое даже засовывается в цоколь:

Однако выше уже писалось о проблеме, с которой вы столкнётесь.

Повторюсь, свет в климе распространяется по световодам и должен идти во все стороны от источника, что обеспечивает лампа накаливания с презервативом, но не представленное выше китайское изделие "Маяк" и иже с ним по двум причинам: 1. "изделие" слишком высокое даже после доработки напильником, 2. угол рассеивания маловат - для точечной подсветки хорошо, для наших целей - получалась фигня.

Именно поэтому мы с Павлом приобрели на митинке трёхточечные SMD светодиоды с большим углом рассеивания и одноточечные для кнопок, а также резисторы. И спаяли более компактные конструкции.

Если уж переводить на светодиоды, то всё. Поэтому параллельно были извлечены все кнопки:

Некоторые из них имеют 1 лампу подсветки, некоторые две (непосредственно подсветка и индикация включения):

Родные лампочки кнопок ещё меньше, чем от климата. Цоколи тоже меньше:

Слева родная лампа накаливания из кнопки, справа - готовый "фонарь" для климы из трехточечного SMD светодиода зелёного свечения. Обратите внимание - как компактно получилось по высоте.

В кнопочные цоколи внедряем маленькие одноточечные светодиоды (трехточечные туда не лезут, да и эти, как показала практика светят на 100 баллов, куда же ещё ярче):

Светодиод иногда приходится повернуть в правильную сторону, чтобы светил куда надо. Когда кнопки будут в руках - поймёте. Как видите готовое решение по высоте оказалось на уровне с оригиналом.

Поскольку процедуру паяния изделий удобнее проделывать дома, то чтобы не таскаться к машине, и сразу поставить светодиоды правильно "плюсом к плюсу" привожу схемку (обратите внимание, кнопки перевёрнуты!):

И вот долгожданная инсталляция, место "ламп накаливания с гандонами" занимают светодиоды:

Получилось в высшей степени компактно, китайский "маяк" и изделия иже с ним отдыхают:



Результат оправдал все ожидания! Даже в светлое время суток подсветку отлично видно:

В ночное время - вообще чума. У меня стоит регулировка якрости. Выставив её где-то на 30% от максимума всё отлично видно. Такая яркость соизмерима с панелью приборов (которая пока на светодиоды не переведена) при 100% яркости. Глаза в тёмное время не слепит, к хорошему быстро привыкаешь. Теперь панель приборов кажется полным отстоем - нихрена не видно, будет следующая на очереди.

Слева - 30%, посередине и справа - 100% яркости.

Езжу примерно с 50-75% яркости, иногда приходится выкрутить на 100, чтобы считать с панели приборов, например, пройденный километраж.



P.S. Кому понравилось и от нас недалеко, можем напаять таких светодиодных решений, т.к. купили их с Павлом много.

[D_AVerk]

Макс, неплохо смотрится!

[-=MAXDIE=-]

Спасибо. Ты сейчас "в теме", я помню Лучше живьём посмотришь. А на разбор панели приборов я всё тебя жду. Почти как обещанного по русской поговорке - 2 года.

[solovey]

Зачетно! недалеко живу

[Виктор75]

Почитал посматрел и поставил светодиодные синие вышло вот так.

[Romikk82]

Почитал посматрел и поставил светодиодные синие вышло вот так.

Надо было диоды с рассевателем ставить, тогда бы темных пятен небыло.

А зеленый фильтр соскребал или так оставил?

[Виктор75]

Romikk82 Рассеиватель это фольга как предлагают на какомто из нетов? Или такие есть.А про зеленый фильтр если честно слышу в первые спасибо.

[MASTIW]

Здравствуйте! Ребята я вижу вы разбираетесь в освещение!У меня делика булка 95г. Сколько ламп стоит в щитке приборов и все ли они одинаковые(я имею ввиду цоколь)? Хочу приобрести здесь светодиоды:

http://www.superbrightleds.com/cgi-bin/store/index.cgi?action=DispPage&Page2Disp=/instrument.html

но не знаю блин какие надо покупать!Какие подойдут по цоколю? Подскажите пожалуйста!!!

На этом сайте вообще много интересного!!!



ЗАРАНЕЕ БЛАГОДАРЮ ЗА ОТВЕТ!!!

Изменено 8 января, 2011 пользователем MASTIW

[dragon]

в приборке 3 лампы на подсветку с цоколем W2.1x9.5d

Какие покупать читай выше

[MASTIW]

Спасибо огромное за ответ!!! Но не могли бы вы ткнуть пальцем какие именно из этих ламп покупать на приборную панель полностью:

http://motors.shop.ebay.com/i.html?_trkparms=65%253A12%257C39%253A1%257C72%253A4712&rt=nc&_nkw=Power+high+smd&_dmpt=Motors_Car_Truck_Parts_Accessories&_sticky=1&_trksid=p4506.c0.m245&_sop=1&_sc=1



ЗАРАНЕЕ БЛАГОДАРЮ ЗА ОТВЕТ!!!

Изменено 13 апреля, 2011 пользователем -=MAXDIE=-
Удалён оверквотинг

[srg9325]

А вот как выличить сам ЖК-дисплей климата? Что то он совсем тускло гореть стал, в солнечную погоду нефига не видно

[Garre_kiv]

srg9325,

Эта тема обсуждалась, в кратце разбирается и удаляется пленка свето фильтр.

[srg9325]

Может и обсуждалась 10 лет назад, а слабо чтоль поподробней написать, если знаешь. А то здесь в последнее время только и говорят-это уже было, а как то лазить по всему форуму и читать гигабайты инфы времени не хватит. PS Поиском пользовался (тоже нынче излюбленный совет)

[Scaner_2007]

Разбери его и посмотри чистое ли стекло изнутри ))))) В моем после чистки резко прибавилось яркости.
