Ремонт (восстановление) центральной панели (консоли)

[-=MAXDIE=-]

Итак, началось всё с того, что у меня в магнитоле застрял диск Как потом выяснилось после её извлечения из центральной панели, она, видимо, "испугалась" и диск вышел сам без механических воздействий. Но "рука бога" явно подталкивала меня разобрать всю ЦП (центральную панель).

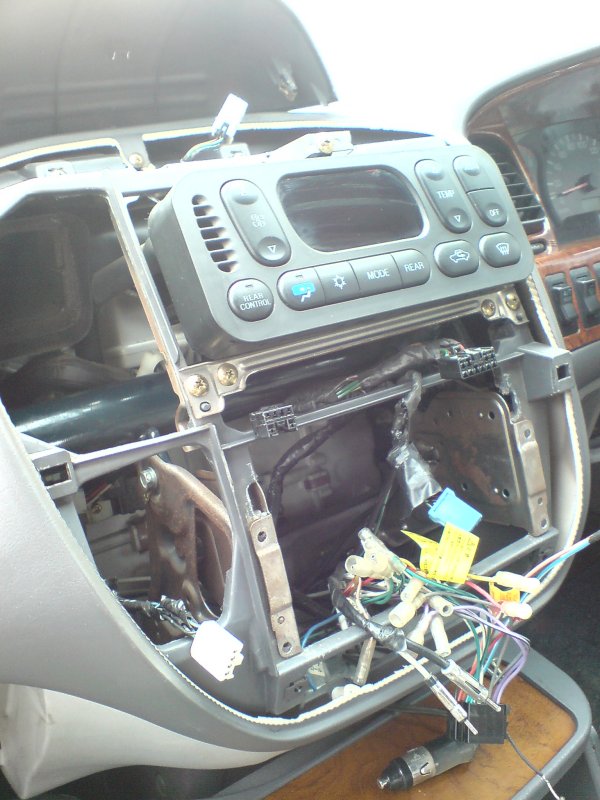

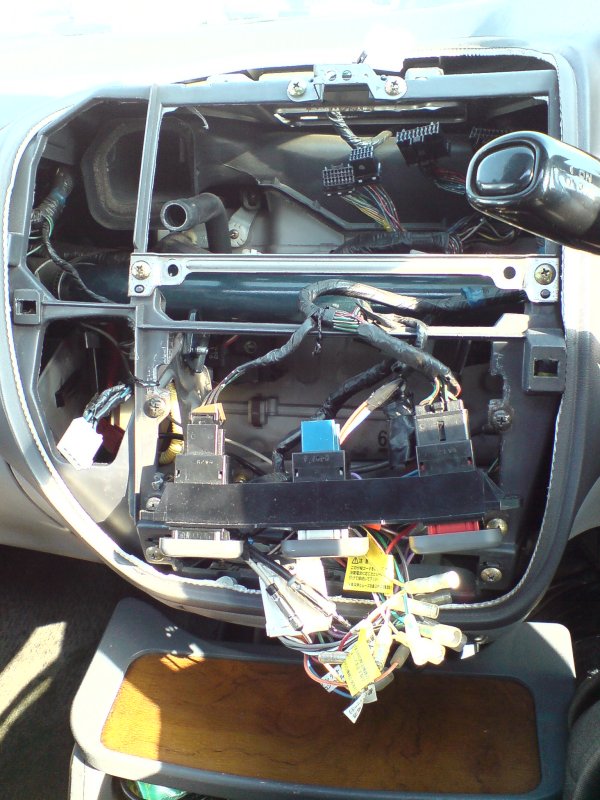

Последовательность разборки уже есть на нашем сайте, повторяться не буду. Самое сложное - это отстегнуть "башню", точнее её заднюю стенку так, чтобы не сломать крепления. Естественно и у меня одно из 3 креплений было тю-тю. Но самое страшное после разборки, ещё ДО того, как я решил заняться "улучшайзингом" (застрявший диск ведь лишь повод ) оказалось плачевное состояние самой центральной панели. Естественно, в Японии её снимали и, возможно, ни один раз, мне в наследство она досталась уже с трещинкой, заклеенной скотчем. Казалось бы, какая проблема? Возьми и закажи новую, тем более номер на обратной стороне выбит:

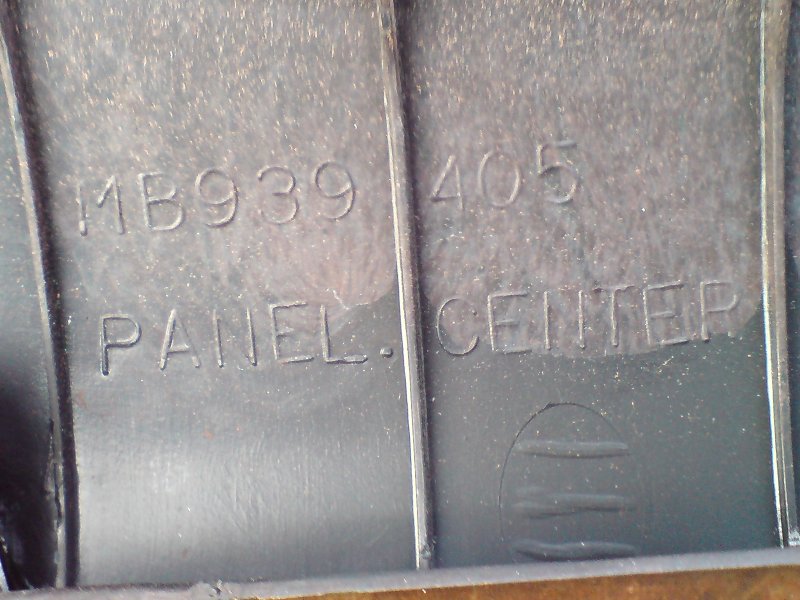

MB939405 Ан, нефига, панелька у меня особенная - под дерево - и заказать её, как и некоторые заводские детали обвеса комплектации Venus (Венера) увы уже невозможно. Видимо, истёк некий срок, после которого поддержка заводом производства деталей интерьера и экстерьера прекращается после снятия машины с производства. Я уже приобретал штатную ЦП многим одноклубникам и пластик там помягче, в этой же "деревяшке" всё совсем плохо - крошится, как ДСП. Было принято решение попытаться что-то со всем этим безобразием сделать, особенно на воздухе, в деревне, когда всему этому располагали погода, время и настроение.

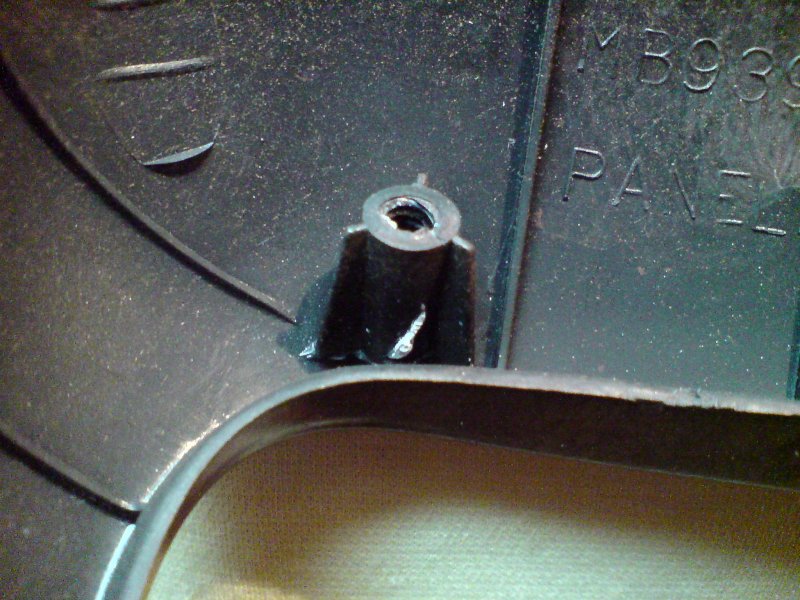

Раскрошившиеся колодцы с резьбой после их приклеивания (по маленьким кусочкам) на место выглядели следующим образом:

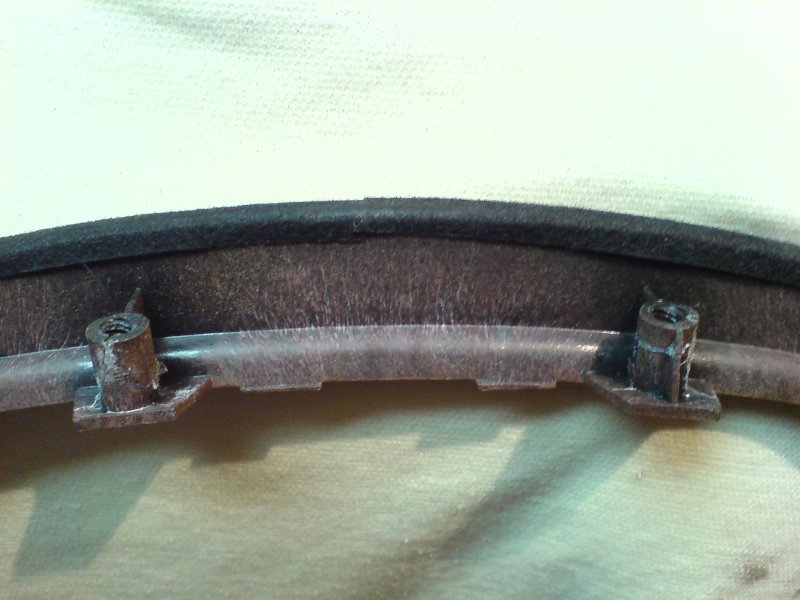

В других местах они хоть и не собирались по кусочкам, выглядели не лучше:

Я прекрасно понимал, что будет с ними при закручивании саморезов после такого "клеевого ремонта", несмотря на то, что клей был один из самых "крутых" – супер-момент гель, которым Димка-монстр прилепляет свои самодельные буквы нам на морды.

Первая же идея как сделать так, чтобы колодец не порвало при закручивании пришла мгновенно – алюминиевая юбка. Тут же взял первое, что попалось под руку - "чеку" алюминиевой банки. Разогрев паяльником и оба на, вот такой "колхоз":

С верхней частью рамки такая хрень уже не прокатит, посмотрите как там всё тонко и плачевно:

Поэтому пришлось придумывать что-то более капитальное. Взял металлический (алюминиевый) уголок, "снял мерки":

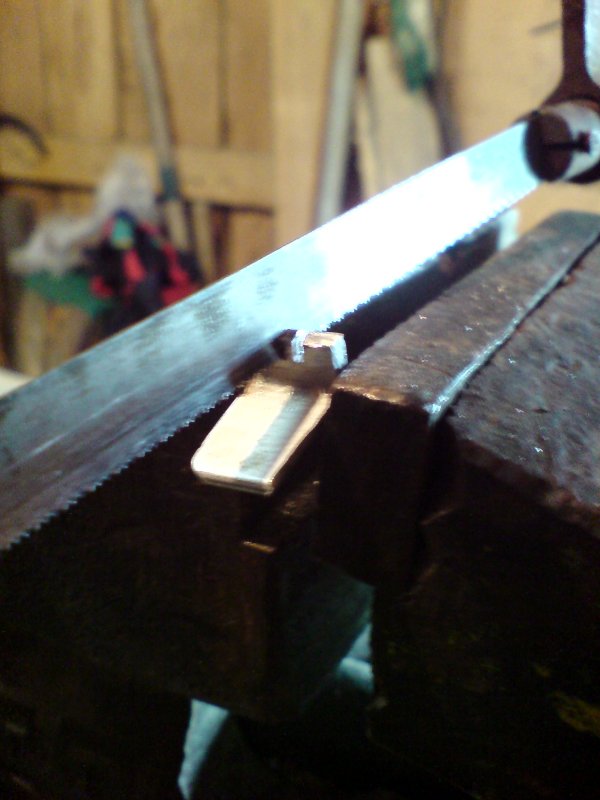

Сделал небольшой пропил под перемычку, соединяющую колодец и рамку, чтобы уголок сел как можно большей частью своей площади в пластмассу ЦП при нагреве:

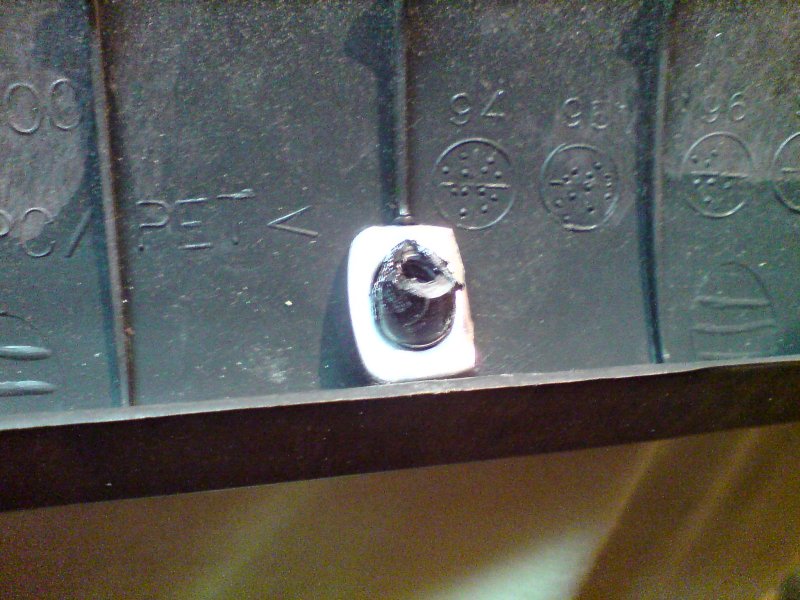

Получилась вот такая заготовка:

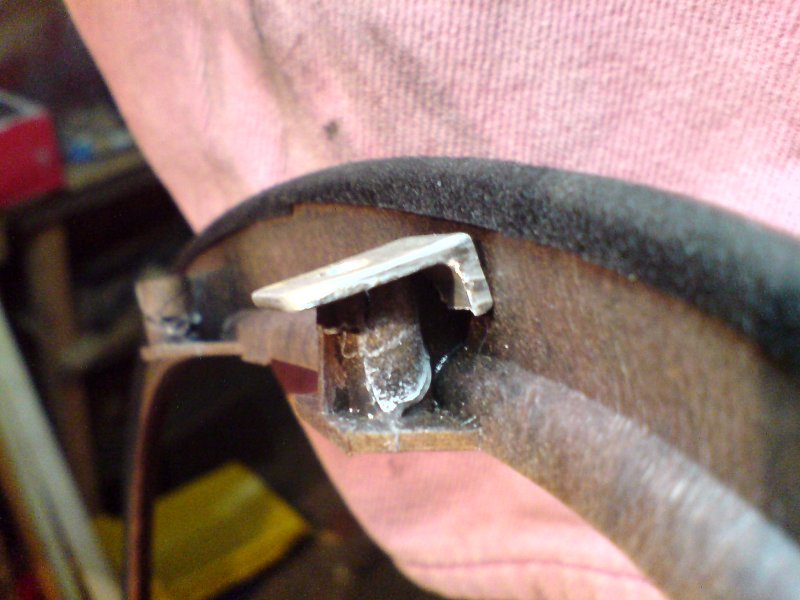

Примерил:

Моя задумка и идея заключалась в том, что даже если там внутри при закручивании самореза всё развалится, главное, чтобы резьба цеплялась за отверстие уголка.

Далее нагревая деталь паяльником и нажимая на неё, углубил её чуть-чуть вперёд и вниз:

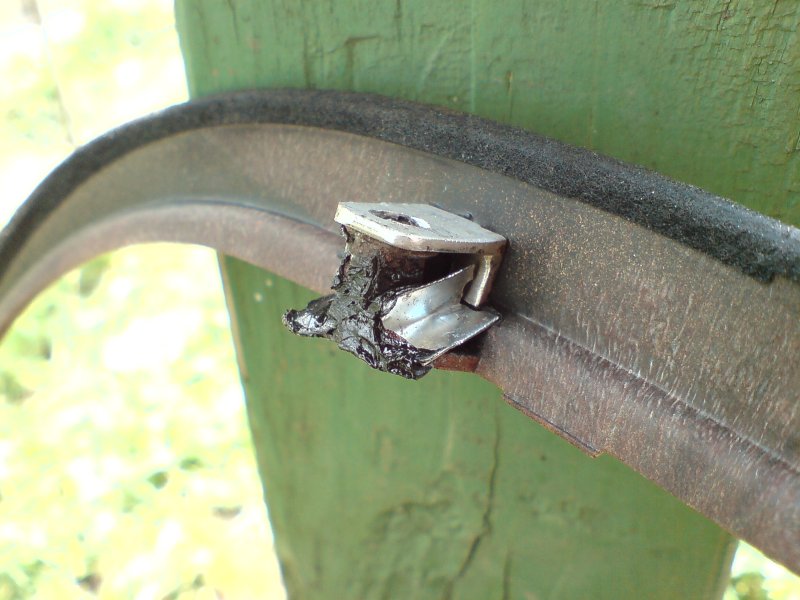

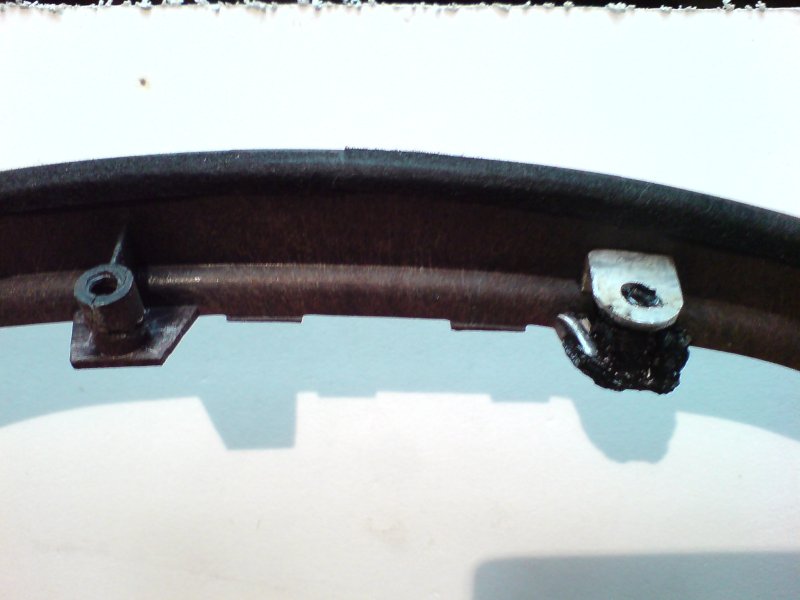

Таким образом, на колодце получилась вот такая "шляпа":

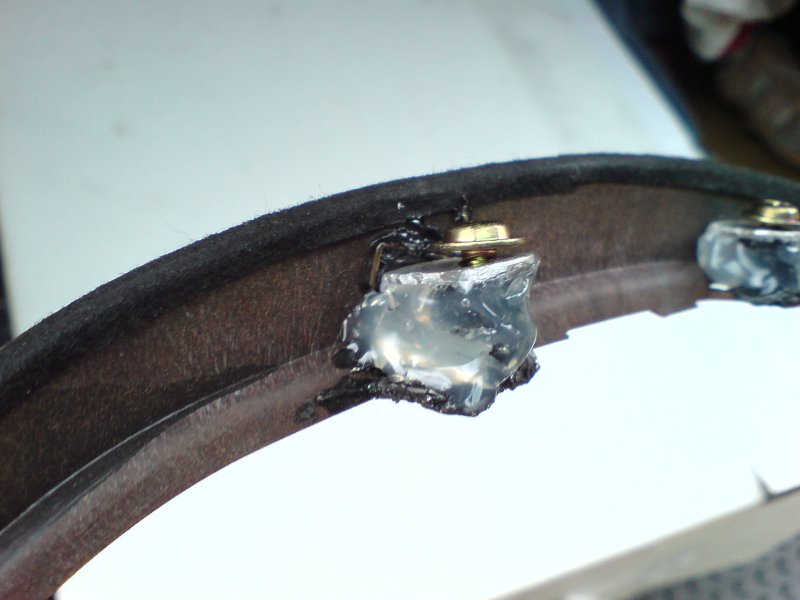

Так как склеенные кусочки колодца упорно пытались разбежаться при механическом воздействии, их пришлось тем же паяльничком вернуть обратно. Естественно красивый коричневый цвет при пайке превратился в безобразный чёрный. Не эстетично, конечно, зато надёжно и практично. Кое где пришлось, наломав ту же самую алюминиевую банку, впаять что-то типа рёбер жесткости. На фотках видны торчащие блестящие элементы.

Тоже самое было проделано и со вторым колодцем, и тут не обошлось без вживления инородных элементов:

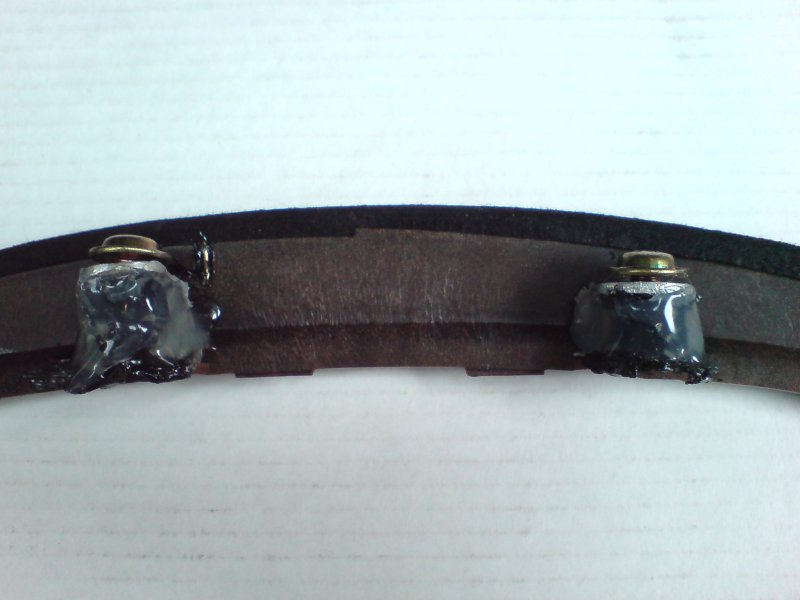

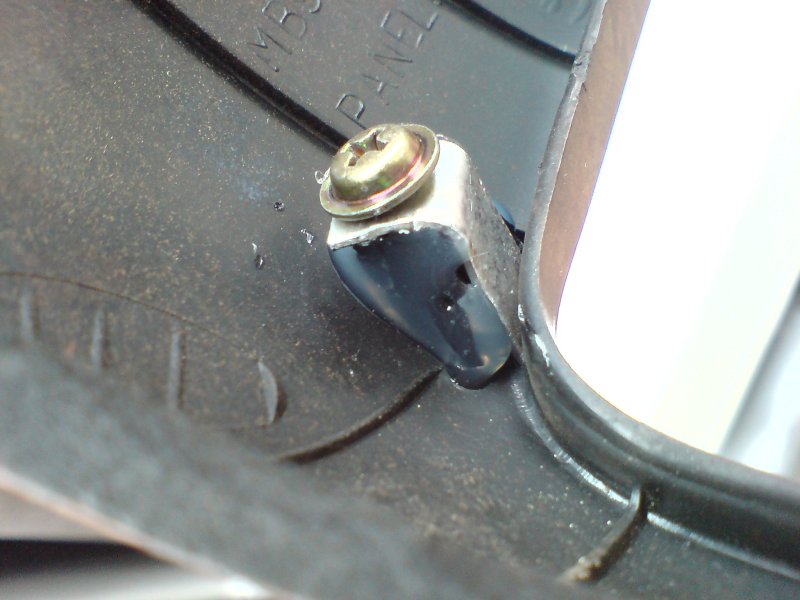

Позднее вернувшись из деревни и взяв критике dragon'а я понял, что при закручивании пластмасса сможет отделиться от "люминия", поэтому решил обернуть всё это в обёртку из пластмассы. Взяв пистолет и палочки я ещё "откапиталил" последствия первичного ремонта:

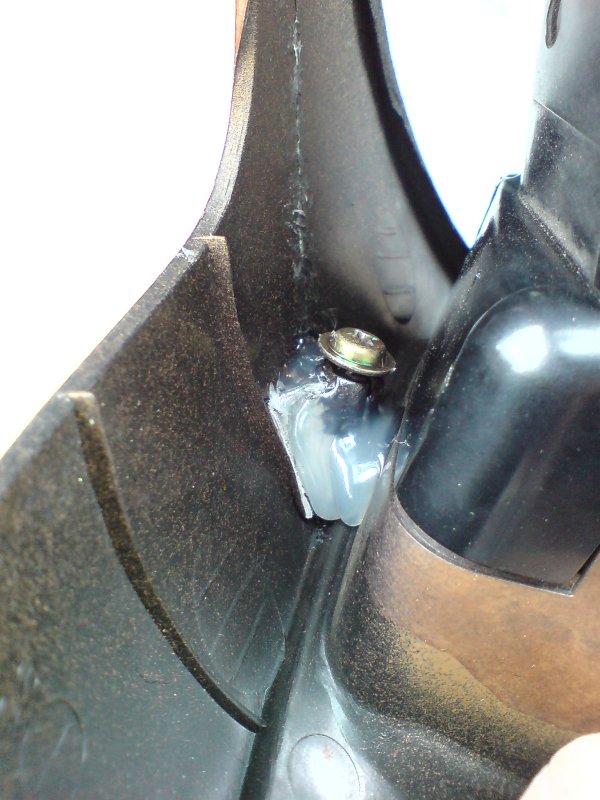

Тоже самое было проделано с колодцами в центральной части панели:

Как видно из фотографий, саморезы вошли в свои места нормально, чему в немалой степени способствовала и сохранившаяся внутри колодцев резьба, поэтому очень важно было собрать и поставить все отвалившиеся при раскручивании кусочки на место, чтобы не пришлось нарезать резьбу заново, разрушая таким образом хрупкий и иссохший за 14 лет пластик.



Вот, собственно и всё. На снятии магнитолы я, естественно, не остановился, поэтому улучшайзинг привёл ЦП вот к такому замечательному виду:

Но это уже другая история, связанная со "светодиодоманией"

[dragon]

Нуууу .... тут у тебя не особо оно было и поломато.

Немного покритикую. Люминь не будет держать сбоку, а при вкручивании нагрузки на боковину и пойдут.

Надо было мне пофоткать процесс лепки рамки. А по сути, нужно бор машинкой поверхность пластика около выступов под шурупы покоцать до шершавости, для лучшего сцепления пластика с клеем. После чего взять стекломат и эпоксидку типа поксипола. И мешая небольшие порции, намазывать поксипол и армировать стекломатом.

А если делать как ты, то пластик с люминием они не держут друг друга, при небольшом усилии, люминь отскочит от пластика (пластик в этом месте будет гладкий и ровный)

Изменено 14 мая, 2010 пользователем dragon

[moulder]

вот Ваm бы всё разобрать да отреmонтuровать

[эдд]

Наткнулся я бампером на пень. рестайлинговый фартук бампера сказал "хрясь" всё приблизительно обломилось как на 2-й фотке.сделал немного по другому. обычная "пэшка" с тремя отверстиями по высоте . в два отверстия маленькие саморезы , стянють поломанное ,ну и где можно остальное прогрел и склеил. третье отверстие, вертикальное , под крепёж. если смогу добраться сфоткаю.

[VitaLL]

скажите пожалуйста, где можно купить полку вместо амперметра,кренометра и тд... , есть с крышками ну и соотвественно без них за ранее спасибо

[dragon]

скажите пожалуйста, где можно купить полку вместо амперметра,кренометра и тд... , есть с крышками ну и соотвественно без них за ранее спасибо

Либо на помойке, либо новую заказать MR730838 около 1000р.

[VitaLL]

dragon, спасибо

[katorga]

VitaLL, либо поменяться с кем-нибудь из форумлян. Как правило наоборот полку хотят поменять на башню.

[-=MAXDIE=-]

Первое сообщение исправил.



К замечаниям dragon'а. Сейчас, по факту успешной обратной установки могу уверенно сказать, что панель нормально встала на место и привинчена. Делалось всё из подручных материалов, поэтому адгезия и другие физико-химические процессы в голову не брались.

[DOLAX]

я на склееные раскрошенные "колодцы" подобрал трубку металлическую (люминь или н/ж - не помню) и натянул ее с клеем. При сборке колодец уже на разваливается, т.к. заармирован снаружи.

[-=MAXDIE=-]

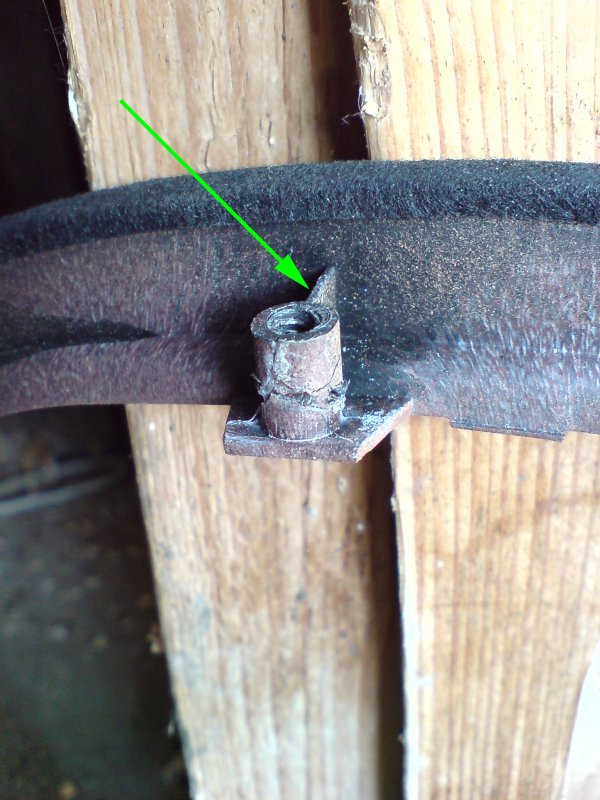

Идея, конечно, хорошая, я тоже думал над таким вариантом, но вопрос, что ты сделал вот с этими
