Дополнительные измерительные приборы

[Ser-Bat]

@Ivanych, т.е. у вас пока только стадия #1?

В техническом задании на контроллер есть наличие слаботочных выводов для управления реле? Чтобы можно было давать команды на исполнительные устройства при определенных данных с датчика, вентилятор, например включить или дополнительную помпу.

Какой поряд сумм без учета планшета и датчиков, до 10т.р. или больше? Прогнозируемые сроки?

[Ivanych]

есть наличие слаботочных выводов для управления реле?

Вчера только смотрел какой-то из контроллеров - там предусмотрены токовые выходы на 40 мА - вполне себе нормально для управления.

[дмитрий 33]

космичесий аппарат что ли ??ребята ближе к народу можно а то в моем колхозе зтого не стырить

[Ivanych]

космичесий аппарат что ли ??ребята ближе к народу можно а то в моем колхозе зтого не стырить

Фишка в том, что кирпич при таком подходе остаётся кирпичом - чем он и хорош. А это навёрнуто на него как бы сверху, и в любой момент про всё это можно просто забыть.

[Ser-Bat]

там предусмотрены токовые выходы на 40 мА

Этого мало, стандартное 20-30А реле потребляет около 150мА на обмотке. И желательно хотя бы 3 выхода.

Изменено 23 января, 2014 пользователем Ser-Bat

[nord]

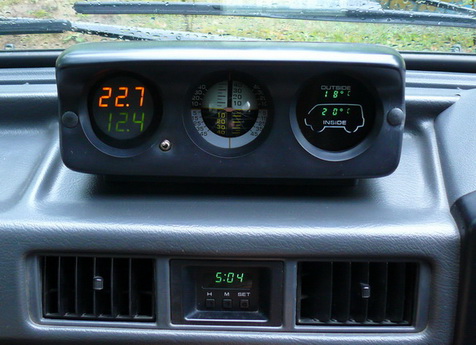

У меня башня теперь выглядит вот так:

Верхний показывает температуру ОЖ, нижний вольтметр.

Изменено 7 августа, 2014 пользователем nord

[Ruslan62]

nord, можно поподробнее как интегрировал это дело ? я бы сплагиатил) вещь нужная и смотрится как там и было.

[nord]

Да собственно ничего сложного. Высотомер выкинул за ненадобностью. Пластик перевернул черным кругом наружу. Приборы заказывал здесь http://www.ekits.ru/...?categoryID=568 там у них большой выбор по цвету и яркости. У меня индикатор вольтметра просто зеленый, а термометра ультра желтый. Вначале стоял один вольтметр, но голова рукам покоя не дает, добавил термометр.

Вырезал кружок из ковролина под размер стекла, а в нем прямоугольник под индикаторы. Еще в канцтоварах купил обложку прозрачную тонировочную, для затемнения, так-как индикаторы не очень смотрятся в выключенном состоянии и слишком яркие, когда включены. Там крепить особо не к чему, я просто в заднюю часть напихал целлофановых пакетов. Еще вставил микро тумблер (видно на фото). Напряжение на вольтметр брал с отдельного провода от АКБ(специально протаскивал для ДХО) отключается тумблером на приборе в случае необходимости. Датчик термометра закрепил на двигателе в районе датчика ОЖ. Хотел вначале вмонтировать его в датчик отключения кондиционера, потом передумал, и так температуру показывает хорошо. На 9 часов показывает 95-98 градусов, а если стрелка смотрит на верхушку термометра то температура 105. Реле свечей отключается при 40 градусах. Очень удобно стало следить за температурой двигателя, а то стрелка штатного индикатора не очень информативна. Так что начнешь делать и все получится. Удачи.

Изменено 12 августа, 2014 пользователем nord

[Ruslan62]

Спасибо за подробное описание ! По термопаре я не понял от чего ставил и как крепил на головке ?

[nord]

Выносной датчик идет в комплекте, провод 5м. Крепил за болтом гбц, там очень удобно, держится хорошо и не обдувается воздухом.

Изменено 11 августа, 2014 пользователем nord

[АлексТом]

Привет всем! nord - респект и уважуха за комент и ссылочку! Уже давно ломал голову с дополнительной индикацией температуры ОЖ. Твой вариант самый оптимальный. Уже всё заказал Как крепил датчик к блоку? Ещё раз СЭНКЬЮ!

[nord]

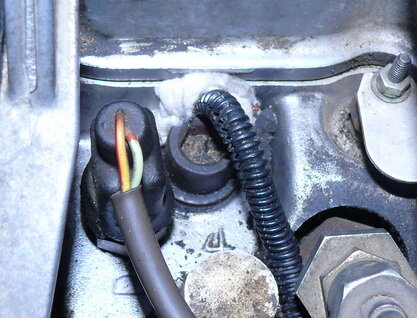

Датчик просто вставляется в щель между блоком и болтом. Сверху прижат тряпкой к блоку. Можно уплотнить кусочком резины, как захочешь. Провод у датчика тонкий, купи 5 метров защитной гофры для кабеля, на фото видно, наружный диаметр 7мм. По всей длине кабель фиксируется пластиковыми хомутиками. Прошло три недели, все работает нормально.

Изменено 12 августа, 2014 пользователем nord

[tixon]

норд

спасибо за ссылку

долго искал амперметр . благодаря тебе нашел.

[mitsubaric69]



Строю , выглядеть будет как то так ...

[stepler]

Симпотично)

[Саня41]

Датчики диаметром 52 или 60 мм.? А что за зелененькая лампочка, сигнализатор чего?

[mitsubaric69]

Датчики на 60 , диод вставил так как после высотомера осталась дырка от крутилки , к каждому датсику идут выносной диод х.з. помоему предел показывает ....так вот вставил в это отверстие диод на масленный датчик .....все работает ,проверял на стенде ....еще выше было описано что подсоединяли датчик температуры прижав к ГБЦ я сделал по другому ......в патрубке который прикручен к голове на охлаждайку где стоит датчик ,сбоку есть отверстие там заглушка .......так вот туду вкрутил датчик температуры О.Ж. ссылка на датчики ,мож кому надо...



http://ajs.su/category/depo-cr-advance-style-2/

[Мишанька]

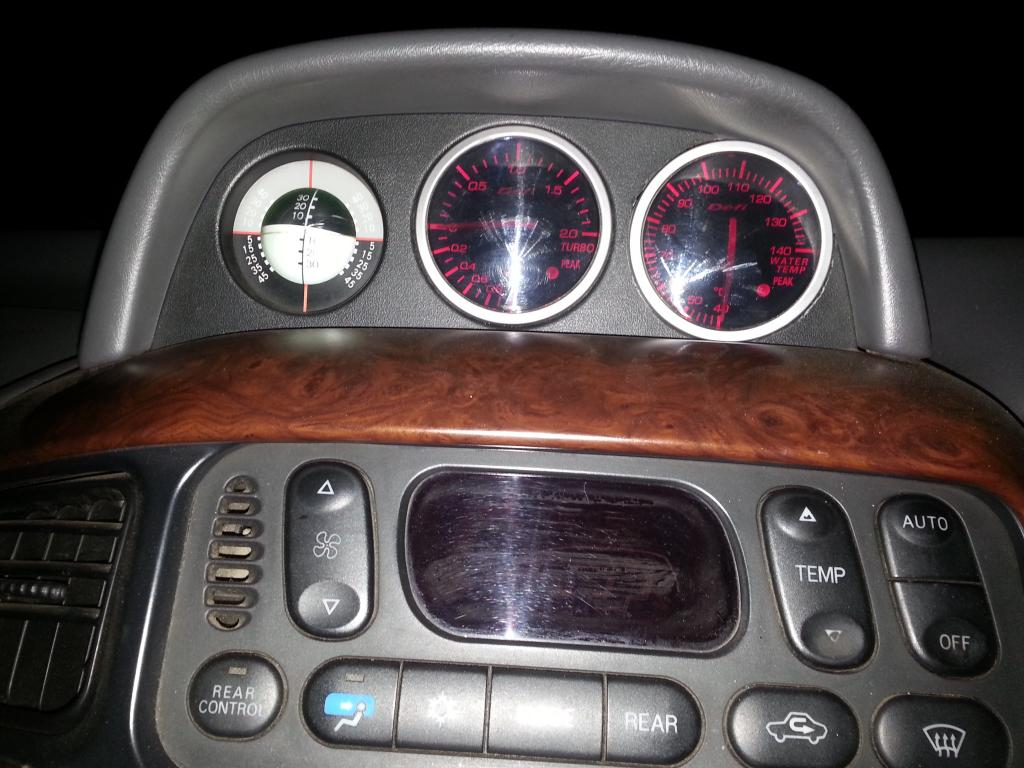

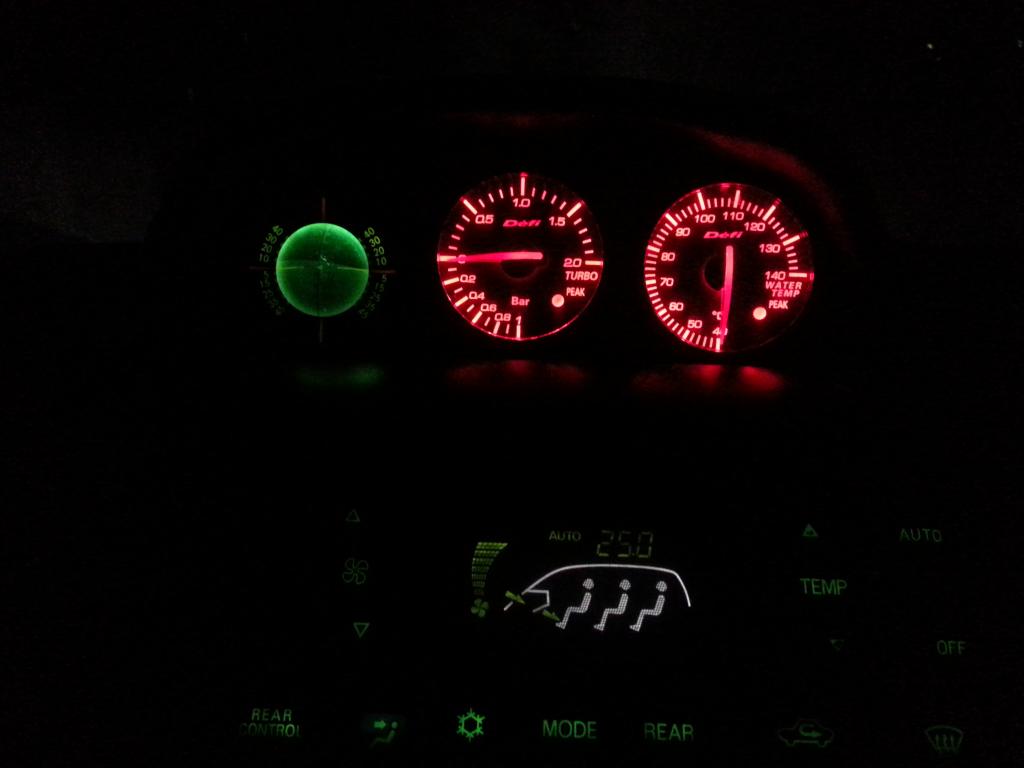

У меня вот так приборчики выглядят, правда на булке. Еще вместо кренометра хочу поставить датчик давления масла, вот только проставку под фильтр не могу подходящую найти.

Изменено 30 ноября, 2014 пользователем Мишанька

[slake@altai]

На 40-ом "пихле" итак масл. фильтр стоит в "жопном" при ударе месте, с проставкой под фильтр опустится ещё ниже.

[katorga]

Ставим фильтр от Паджеро и вуаля. Он короче нашего.

[slake@altai]

В добавок, читал про неё что, её (проставку под масл. фильтр) не особо хвалят в плане надёжности соединений.

[Мишанька]

Ну а как тогда можно еще подключить датчик давления масла? Если есть соображения то подскажите.

[mitsubaric69]

х.з как на булке на кирпиче с гбц выходит трубка масленная на турбину ....так вот через тройник вкорячил датчик .....

[михалыч алт]

х.з как на булке на кирпиче с гбц выходит трубка масленная на турбину ....так вот через тройник вкорячил датчик .....

Тройник в трубке подающий смазку на турбину ставить никак НЕЛЬЗЯ!!! т.к если смазки для турбины не хватит, то она сразу накроется медным тазом. А турбина дорогая запчасть. Я бы лучше поставил тройник на датчик давления масла ( как на ВАЗ 2106) к примеру. Все находится снизу, подлезть очень легко. И при желании можно открутить тройник и поставить на место датчик ( при этом ничего не переделывая).

[hobbot]

михалыч прав я себе собираю по тихоничку все состовляющие для внедрения показометра давления.уже промерил что встает по резьбе вместо датчика обычный митсу шланг тормозной и соответственно тройник а в тройник вкручиваются уже датчики взял себе вот такой http://jpclan.ru/products/%D0%B4%D0%B0%D1%82%D1%87%D0%B8%D0%BA-defi-cr-advance-op-2 и у него (у датчика самого) резьба такая же как у нас
