МОгу ошибаться, т.к. давно это было, но помнится, есть там пара одинаковых разьемов расположенных рядом, кажется в районе прикуривателя. посмотри, может их перепутал..

[Hunter35]

В общем решилась моя проблема! Перепутал колодки башни и магнитолы!!(как такое може быть) Башню при проверке не подключал, т. к  в нее доп приборы внедряю, а магнитола начала загружаться, а дальше я ждать и не стал. Все из за спешки...

[gruskov]

6 часов назад, Hunter35 написал:

 Перепутал колодки башни и магнитолы!!(как такое може быть)

там разъемы одинаковые, я их маркеровал когда панель сдергивал...

[Kirpichnick]

Друзья, помогите пожалуйста схемой распиновки подрулевого переключателя/гитары на L300 4wd 92!

И если есть на портер тагазовский;)

Всем удачи и благодарю за отзывчивость!

[Тихоход]

@Kirpichnick , возьми тут: http://yadi.sk/d/55Wk2iG7LiC4g

Если надо - китайцы продают подрулевые переключатели на L300.

[Kirpichnick]

@Тихоход Благодарю!!! Не хочет открываться после скачивания( какая-то проблема с архивом.



[Kirpichnick]

@Тихоход Разобрался!))

@Тихоход Благодарю!!! Не хочет открываться после скачивания( какая-то проблема с архивом.



[Тихоход]

@Kirpichnick, разобрался с архивом или с переключателем? У меня архив открывается, возможно архиватор нужен новее. По переключателю ещё могу скинуть черновик того, что сам навызванивал в разъёме.

[Kirpichnick]

@Тихоход Привет! Открылось в компе, телефон не справился. Скинул электрику - тот затих. Надеюс, не навсегда...Сбрось пожалуйста свои наблюдения - думаю, что понадобится очень скоро;)

[Тихоход]

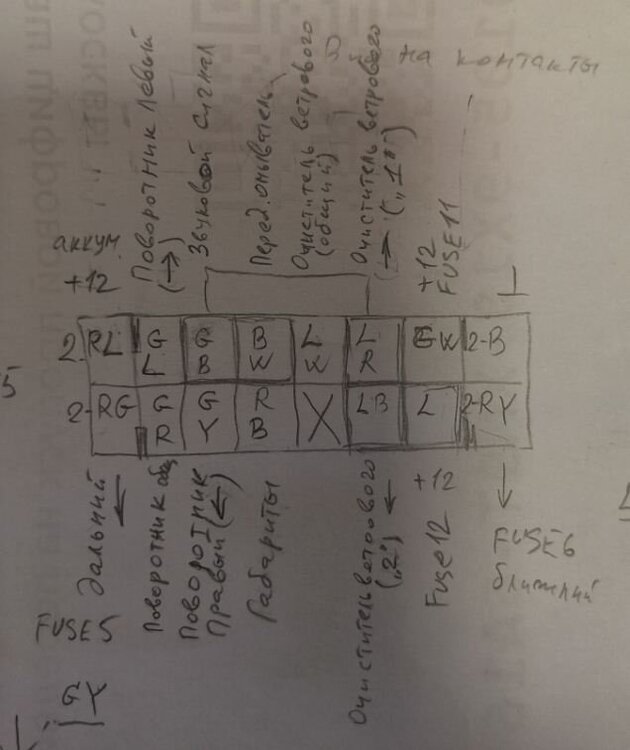

Как-то так. Надеюсь - понять можно.

[Kirpichnick]

@Тихоход Благодарю, очень даже можно!)



[Тихоход]

Если с переключателем от "Портера" не получится - на Aliexpress всё ещё продаётся переключатель, который я брал (мой отзыв о нём тут: https://www.delicaclub.ru/forum/topic/26632-podrulevoy-pereklyuchatel/?do=findComment&comment=788351, ссылка на него была там ранее).



[Kirpichnick]

@Тихоход Еще не проверил, надеюсь решится вопрос на этой неделе. Езжу без левого поворота пока, развиваю пространственное мышление))

Спасибо за ссылку!

[Kirpichnick]

В общем, не подошел портеровский... все релюшки у него свои и не установлены в переключатель. Восстановили старый штатный, езжу пока на нем.

[Тихоход]

@Kirpichnick , в штатном тоже нет релюшек. Только регулятор времени паузы стеклоочистителя. Если кому надо схему могу срисовать.

Китайский переключатель мне понравился тем, что один в один со штатным по ручкам (оказалось, что и по разъёму совпадает).

[михалыч алт]

@Тихоход   Дима привет. Я хотел-бы  взглянуть на схему. У меня лежит переключатель (гитара) с леворукой Митсубиси-Диамант (или как её там?). Не работает пауза. Схемы нет. Провода отрезаны. Хотел поставить на свою машину, но не смог подключить. Может схема похожая?

[Павел 3]

Напомню колодка гитары на схеме A55 это только дворники , схему фар скинуть не могу потому что сильно переделал свою колодку , может в будущем

[Тихоход]

@михалыч алт , хорошо, срисую, но не обещаю сделать это быстро.

@Павел 3 , этот А-55 на разных схемах нарисован по разному и разного размера, приходится сверяться с фактическим положением дел.

[Павел 3]

4 часа назад, Тихоход сказал:

@михалыч алт , хорошо, срисую, но не обещаю сделать это быстро.

@Павел 3 , этот А-55 на разных схемах нарисован по разному и разного размера, приходится сверяться с фактическим положением дел.

Это часто моя схема ,именно моей машинки полностью мной нарисована

[Тихоход]

@михалыч алт , схему регулятора паузы я срисовал, она оказалась один в один как в легионовской "Камасутре" (стр.221). С переключателем от Диаманта готов помочь, но наверное лучше через личку.



И да! Признаю свою ошибку! В переключателе есть реле, но не автомобильное, а обычное, для печатного монтажа.

[михалыч алт]

@Тихоход Привет Дима. Спасибо.

[Serg_H]

@Garre_kiv Приветствую! А на вариант так же двойного конциционера но с холодильником нет схемы? Там ещё 2 электроклапана стоят (на переднем контуре и на холодильнике) . Перед не работает, не пойму как они управляются..?
