Освещение салона

[vol]

hharn,т.е. это с задержкой освещения связано? Где стоит транзистор на машине и на схеме? Может пригодится кому....

[hharn]

hharn,т.е. это с задержкой освещения связано? Где стоит транзистор на машине и на схеме? Может пригодится кому....

Да, та самая задержка подсветки. На схеме я у себя пометил, будет время - выложу скан. Вообще странно, что в данном случае не предусмотрена защита от дурака.

[Александр, Е-бург]

Респект за тему!

Ставил вчера жене музыку в машинку, где то случайно коротнул на массу питание +12, которое в обход замка зажигания идет. В результате перестали работать часы, салонное освещение, центральный замок. Вылечилось заменой предохранителя в моторном отсеке.

Спасибо за инфу!

[Nexaker]

У меня не горит передний и средний плафон, концевики работают, предохранители целые. Где искать причину? Подскажите!

[hharn]

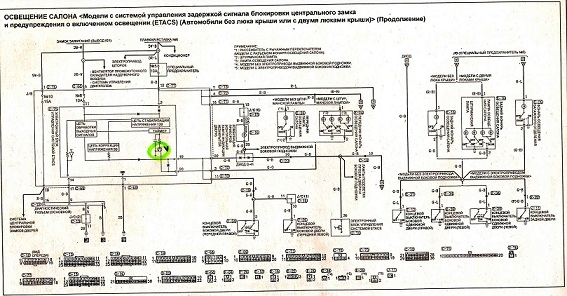

Наконец то добрался до сканера. Выкладываю скан схемы, где помечено, что сгорело. Схема ETACS находится в блоке предохранителей в салоне (под рулевой колонкой).

Изменено 19 ноября, 2010 пользователем hharn

[Nexaker]

Наконец то добрался до сканера. Выкладываю скан схемы, где помечено, что сгорело. Схема ETACS находится в блоке предохранителей в салоне (под рулевой колонкой).

Скан не очень большой, маленькое разрешение. Но схему эту нашел в книге! Спасибо за подсказку. А марка транзистора какая? И как подобраться к этому блоку? Я снял крышку блока предохранителей и не очень понял с какой стороны этот ETACS (((



Сегодня снял блок предохранителей, нашел с другой стороны этот ETACS, транзистор там 2SK2415, поменял на аналог - толку ноль( Менять весь блок?



Еще раз посмотрел схему, оказывается этот транзистор влияет только на работу фонаря в режиме "при открытии двери включить свет", при принудительном включении освещения салона(третье положение выключателя) этот транзистор вообще не принимает участия. И к тому же он стоит в цепи минуса. У меня же нет +12в. на разъеме плафона, либо где-то в шлейфе потерялось, либо в блоке предохранителей. Буду искать дальше..

Изменено 28 ноября, 2010 пользователем Nexaker

[maximka]

А на кирпичеке никто со светом не сталкивался, ваще не горит. + по всем светильникам нет. Остальные приборы работают нормальо, предохранители проверял. Напрамую + на светильник подавал все 3 работают тогда.

Изменено 28 ноября, 2010 пользователем maximka

[Nexaker]

Мдя, причина была банальна - разъем жгута, по схеме С-72 был не воткнут в блок предохранителей. Вставил разъем - все заработало.

[hharn]

Скан не очень большой, маленькое разрешение. Но схему эту нашел в книге! Спасибо за подсказку. А марка транзистора какая? И как подобраться к этому блоку? Я снял крышку блока предохранителей и не очень понял с какой стороны этот ETACS (((

Только сейчас вышел на форум. К сожалению, формат форума не позволяет выложить рисунок больше 200к. Возможно в твоем варианте сгорело что то другое. У меня все прозванивалось, но сигнал пропадал на этом блоке. Менял не сам. Сказали, что заменили именно этот транзистор.

P.S. Теперь всегда меняю лампочки при отсоединенных клеммах аккумулятора.

[Shadow from St.Peterburg]

hharn, можно выложить файл на общий доступ и дать на него ссылку.

[hharn]

Схема выложена на

Скан схемы

благодаря Shadow from Omsk.

[rentik]

Всем привет!

Подниму тему.

У меня вот такая проблемка,подключая подсветку ног,к подсветке освещения личинки замка зажигания,коротнул и подсветка пропала,почитав форум понял дело в ETACS,взял с двух других делик,но одна более навороченей и схема там посложней,с ней подсветка замка появилась,но пропали стекло подъёмники и центральный замок,а второй вообще примитивный,нет даже бокового разъёма и по отверстию в корпусе другой.Решил,что как здесь написано поменять транзистор,но в продаже не где не нашёл,даже заменителя,выпаял я его проверить точно ли в нём причина,пропало освещение салона при открытых дверях,впаял обратно,так что получается дело не в нём?или он может так сгореть,что только подсветка замка пропала?Так в чём причина?Где искать?

На фотках самый верхний блок мой,потом навороченный и самый примитив.

Может кто продаст блок как у меня?

[rentik]

Что не кто не сталкивался с этим?

[polkan]

в обьявлениях есть ветка про разбор делик, там закажи

[Erik]

нужен совет кто уже копался с этим.



пропал только свет в салоне между водилой и передним пасажиром - тот что верхний плафон.

жил себе припеваючи без света. потом херакс в один момент пропал индикатор открытой двери и мафон отключился.

нашел сгоревший предохранитель на 10 под капотом. воткнул новый - сгорел сразу же.

потом решил не маяться со светом - закрыл плафон - воткнул новый предохранитель. тепер езжу без света - но боюсь где по дороге поймать глюк.

транзистор всему вина?

[Niva]

можно схему освещения салона перезалить .

как работает задний фонарь салона с дверью ?

концевика на задке не обнаружил.

[АЛЕКСЕЙ222]

концевика на задке не обнаружил.

Он в замке,провод там перегнивает иногда.

Подходит замок от Хюндая

[aleks71]

а вот на д5 еще веселее-через этакс идет все-и стартер и дворники и иммобилайзер и еще до.жж.ера можно функцийактивировть



сможеш в рольф на алтуфане подскочить -распечатаю схемы на спейс гир

Изменено 12 октября, 2014 пользователем aleks71

[Niva]

заеду. схема нужна. замок до меня меняли, вчера снял обшивку задней двери , провод к замку не нашёл.

зато нашёл 2 провода заглушенных. вот ищу концы.

[blend]

Он в замке,провод там перегнивает иногда.

У меня провод не перетирался.. Получилось как... снял замок, защёлка которая "закрывает" замок, блин как объяснить..Ну крючёк который зацепляется за скобу на кузове)))

Этот крюк стоит на вале, между валом и крюком пластиковая прокладка, её скушало... Подобрал медную трубку, отрезал нужную длину, разрезал вдоль и одел на шток, на неё крюк... Всё работает и светится))

Замок разбирается на раз, нужны тиски, керн, сварочник.... Клёпки подбиваем керном и вышибаем - замок разобран.. Обратно вставляем и прихватываем сваркой))

[Niva]

последнее не совсем понял, схема внутри замка?)

[blend]

"контактная группа" внутри замка, там язычёк , у многих просто окисляется - контакта нет... чистишь и всё работает.. У меня, просто, запущенный случай был))

[Niva]

надо схему смотреть , чтобы вычислить провод массы, через который управляется концевик задней двери.

у меня замок другой стоит, провод контактный вообще не нашёл.

[Pavluha]

в булке в ручном режиме работают все светильники. но на открытые двери реагируют только в дверях и  задний в багажном отсеке. а средний и передний не хотят.

куда лезть ??
